(2)将操作箱的输出端子连接到变压器的输入端子，将操作箱的测量端子连接到变压器的仪表端子，并将变压器的接地端子接地。
(3)准备就绪，检查线路无误后，打开总电源开关，红色开关指示灯亮。如果不亮，逆时针按调压器手柄回到零位，红色停止按钮上的指示灯亮，否则启动按钮拒绝启动。
(4)按下开关按钮，绿色按钮指示灯亮。此时，以每秒1.5-2千伏的速度顺时针均匀缓慢地转动调压器的手柄。当高压逐渐上升到额定电压的80%时，密切注意电压表的指示和样品的情况，直到调整到所需的试验高压。
(5)测试产品的耐压测试时间，可以将定时器拉至所需时间后按下定时器开关，即在规定的时间内测试产品的耐压，然后报警告知，如果被测产品击穿，过流继电器会自动跳闸，此时会读出电压表值，即为产品的击穿电压。
(6)如果需要保护被测产品不被击穿，可以在高压侧连续连接保护电阻(可选)。

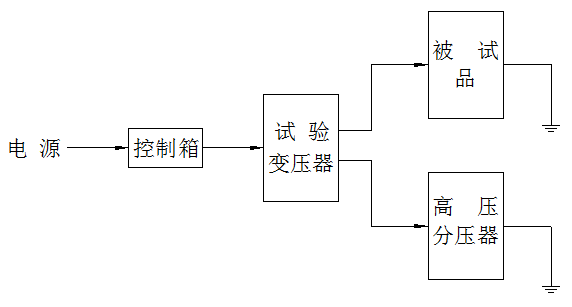

(7)高压测试示意图(可选高压分压器):
高压测试示意图
